数字倾斜仪_静态测斜仪系统ZET 7154用于平台定位控制-辅光仪器
  • 数字倾斜仪_静态测斜仪系统ZET 7154用于平台定位控制-辅光仪器

数字倾斜仪

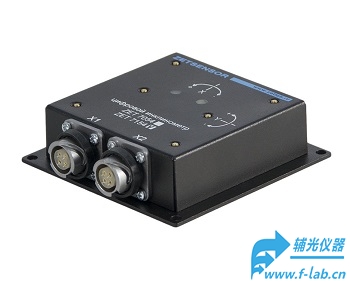

数字倾斜仪ZET 7154用于平台定位控制(2轴模式)的静态测斜仪系统,公差小于0.1%。低电源电压和CAN协议使ZET 7154数字倾斜仪能够集成到几乎任何工业系统中。“设置为零”选项允许在每个轴上将传感器校准为零,从而防止平台在设置坐标中发生临界倾斜。
型号:
FPZET-7154
品牌:
价格:
¥0.00
类别:
在线客服邮箱 info@f-lab.cn 服务热线 021-5130 0728 您也可网站留言或在线客服留言垂询,辅光仪器-规模型进口精密科学仪器供应商欢迎您!

销售排行榜

    暂无信息

推荐

浏览历史

  • 商品详情
数字倾斜仪ZET 7154用于平台定位控制(2轴模式)的静态测斜仪系统,公差小于0.1%。低电源电压和CAN协议使ZET 7154数字倾斜仪能够集成到几乎任何工业系统中。“设置为零”选项允许在每个轴上将传感器校准为零,从而防止平台在设置坐标中发生临界倾斜。
$title
数字倾斜仪ZET 7154应用
自动结构健康监测系统中的承重结构和建筑物偏转和倾斜控制;
定位维护、平台对准;
机器人工业;
位置和位移参数测量,受控对象临界位移时的紧急通知;
安全系统;
导航。
数字倾斜仪ZET 7154是一个带有集成主传感器的测量模块。ZET 7154数字测斜仪在单轴和双轴两种工作方式下均具有较高的精度。
数字倾斜仪ZET 7154输出数据(测量结果):
标定加速度值;
倾角精确值;
内部温度;
电压值;
故障和报警信号。
只有当数字倾斜仪的两个测量轴的零值对应于其水平位置时,才提供选择的测量轴倾斜测量范围。必须使用倾斜仪组件上显示的测量轴方向提供测斜仪的主要水平位置,并通过方位角提供正确的测斜仪方向。可使用螺栓或销钉在安装面上安装测斜仪(测斜仪底座有4个直径为4.5 mm的安装孔)。为了使测斜仪能够通过方位和水平面进行调整,在安装过程中必须使用调整板。调整板还具有4个直径为4.5 mm的安装孔,用于安装在受控物体表面上。ZET 7154数字测斜仪也可以通过100×63×6mm的角钢安装在墙上。
$title
$title
数字倾斜仪ZET 7154规格参数
Metrological characteristics
Measured physical value tilt angle for X and Y axes
Measuring range for X and Y axes from -15° to +15°
Tolerance limits of intrinsic absolute error of tilt measurements ±(0,045°+0,045×φ)
where φ – tilt angle measured value
Inherent “drift” of zero in 100 hours, related to tilt measurement range in normal conditions, maximum ±0,045°
Inherent “drift” of zero for 1 year, related to tilt measurement range in normal conditions, maximum ±0,07°
Tolerance limits of complementary error caused by 10°C temperature change ±0,05°
Real time operation control synchronization quality
data quality
Measurement reliability control sensing element integrity check
Specifications
Data refresh rate 1 Hz
Sensor type integrated sensing element
Data transfer interface CAN 2.0
Exchange speed 100, 300, 1000 kb/sec
Interface inputs overvoltage protection (current 1 A) 19 V
Interface inputs impulse protection (350 W, 8/20 ms) 28 V
Operational specifications
Dimensions 98×105×28 mm
Weight 315 g
Device power from 9 to 24 V
Consumed power 0,5 W
Operational temperature range from -40 to +80 °C
Product version Standard (protection index IP65)
Explosion-proof* (explosion protection, type 0ExiaIICT6 X (IP67))
OEM (compound coating)
Electromagnetic compatibility EMC
IEC 61000-4-2, ESD contact 8 kV, air 15 kV
IEC 61000-4-4, EFT power 4 kV, signal 2 kV
IEC 61000-4-5, Surge 4000 V
